點我放大 品名:
DC5V筆記型電腦水冷專用泵
規格:
相關連結http://www.youtube.com/watch?v=vdmq7FXSyVg
PUMP規格
類型N1msD-14.4

電磁軸往復式(非本身啟動)
AC/DC 驅動
遵循標準
商品安全標準-電動機
UL60950
週遭環境
環境操作溫度 -20～80℃視操作液體而定
環境操作溼度 可少於85Rh%以外
操作液體溫度 -20～80℃
操作液體壓力 等壓（壓差以泵本身最大出力無法運作為限）
儲存溫度 -20～80℃
安裝狀態 任意角度(軸呈垂直方向較佳)
操作液體 純水、醇類液体
使用壽命 ※4 44,000小時

泵本體

水頭 10cm
額定容積 ※1 最少.10mL/min
額定液體溫度 60℃
本體外徑 體積厚度15mm、長度65mm
吸入端孔徑:外徑Ø7mm 內徑Ø4mm
排出端孔徑:外徑Ø7mm 內徑Ø4mm
軸承型式:無軸承型
重量:約30g以下
電力系統
額定電壓
直流電5V
電壓安全範圍 直流電3V~5.5V
額定消耗功率 1W ± 10%
驅動信號特性 PWM
連接方式 二電極外接驅動電路

馬達
馬達類型 電磁軸AC/DC類磁浮馬達
額定馬達速度 ※1 60 Hz ± 15%
額定馬達輸出 ※1 10CC～150CC± 15%
馬達保護措施 防漏水試驗
噪音程度 ※2 .30dB
震動程度(位移) ※3 0. 5～3.5 mm
後記：
※1) ＜泵特性＞
輸入電壓：直流5V 液體溫度：60℃ 空氣溫度：25℃ （最佳啟動電壓3V. 電流70mA，最佳工作電流動液體：壓5V80%45Hz 電流100mA）備註：空機直接通5V 啟動會有閉鎖停止運作現象，需將本體上下輕敲使動子脫離閉鎖裝置，改用較低電壓或較低電流頻率，即可排除閉鎖停止運作現象，待運作正常即可加入負載調整至正常使用狀態。
流動液體：純水
※2) 噪音程度 – 泵運行時，距離前方1m 量測--全無響室，泵運行時，距離前方50CM 量測--半無響室
※3) 震動程度 - 泵運行時，於後方表面量測
※4) 額定狀況下連續推動，直到額定容積少30%
本規格說明中噪音與震動程度數據擷取於開發原型泵，非市售版本的量測數據
【Ⅰ】規格說明(特性) 本規格說明中數據擷取於開發原型泵，非市售版本的量測數據
製表日期：2007年3 月20 日
修改日期：2008 年3 月19 日

修改日期：2010 年10 月06 日
特色:
其與以往之傳統泵浦之不同點在於它結合了「往復式泵浦」與「線性（感應）馬達」的概念，實現將傳統泵浦驅動源、傳動及泵體部分三者製成一體的設計，有效的將體積縮小，並達到高功率、低耗電、低噪音以及高揚程的設計
應用:

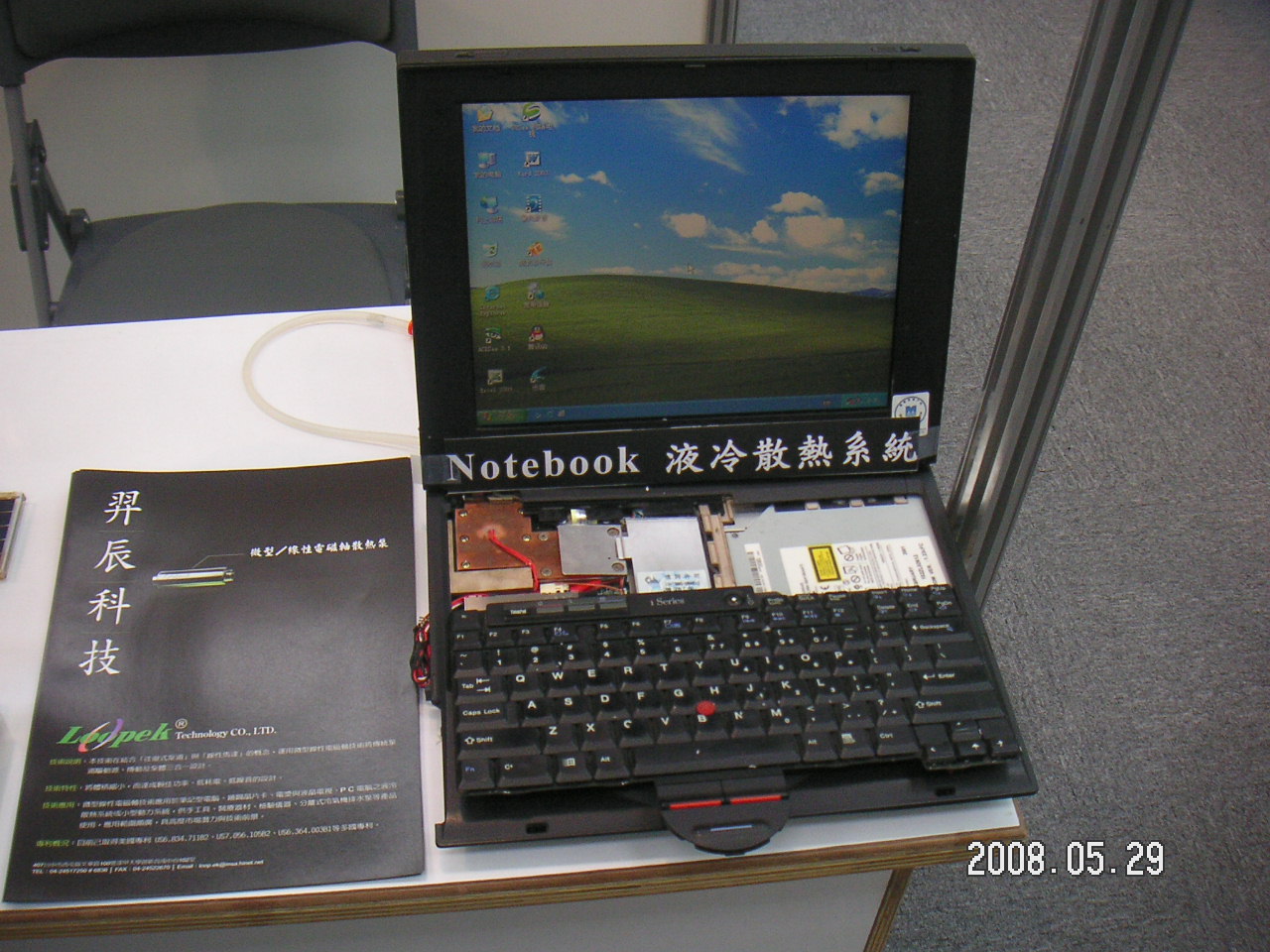

筆記型電腦液冷系統泵浦
影音檔案下載: [ 無 ]
相關文件下載: [ 無 ]
